本安裝程序所引用標準為DIN18365、DIN18560、BS EN14259、DIN18202、EN1372、EN1373、EN1903、TKB-7、TKB-8、TKB-9、BEB規范等歐盟相關地面與地板安裝規程。

施工環境要求：

地面不得出現開裂、空鼓等問題，不得出現任何影響粘結強度的物質。

如果基層地面不符合要求，必須進行相應的處理。

現場準備：

1、 所有的裂縫依據TKB-8所述，采用反應性樹脂+波紋鋼片的方案予以修復，嚴禁使用水泥基材料修補。

2、 含水率超標，必須施工環氧樹脂防潮膜。防潮不是防水，防水指液態水，防潮指氣態水，完全不同，不可以使用JS防水砂漿或者水性環氧作為地面防潮材料。潮濕的采暖地面不可以施工環氧樹脂防潮膜。

3、 中高人流量的場所，要求基層的粘結拉拔強度≥1.0Mpa，低人流量場所，要求基層的粘結拉拔強度≥0.8Mpa。

4、 如果地面起砂，必須使用環氧樹脂滲透劑做浸漬滲透硬化處理。嚴禁使用無機類“混凝土硬化劑”做地面強化處理。

5、 基層平整度不夠，需要施工水泥自流平。水泥自流平至關重要！完工后的水泥自流平，與地面的粘結拉拔強度必須超過≥1.0Mpa（低人流量≥0.8Mpa）。超過5mm厚度的找平，不建議施工普通水泥自流平。界面劑嚴禁使用有粘性的產品。水泥自流平忌諱兩遍施工。

輔材的選擇：

1、 吸收性基層，必須選擇無粘性、高tg值的水性界面劑，不可以使用有粘性的界面劑。非吸收性基層的界面劑選擇較為復雜，需要一案一議。界面劑必須滾涂涂刷。一縱一橫算涂刷一遍界面劑。

2、 自流平必須符合相關粘結拉拔強度，很多自流平僅僅是表面強度高，與基層的粘結拉拔強度很差，需要注意。

3、 自流平的抗壓和抗折強度，根據使用環境確定。一般商用環境而言，C20、F6級別的自流平足夠了。一般國產自流平，抗壓強度都沒有問題，抗折強度較低，F6是醫院、商場等場所的最低要求。

4、 請注意自流平的一次找平厚度！常見的國產自流平，一次找平厚度超過3mm，就會出現問題。地面修補和厚層找平，請征詢技術意見。

5、 常規PVC粘合劑僅適用于吸收性基層，如水泥砂漿基層、水泥基自流平基層。而水磨石、地磚、地坪漆基層為非吸收性基層，必須選擇具有壓敏干粘特性的粘合劑，如K188E、T300、KE2000S等，選擇時請務必謹慎！

6、 國內PVC粘合劑的行業標準制定于1994年，當年尚未出現卷材，該標準為片材制定，不適用于卷材，2008年修改標準，只是降低了要求，沒有引入卷材的相關要求。建議粘合劑的粘結強度符合歐盟EN1372、EN1373、EN1903等相關標準。綜合理化性能，必須符合BS EN14259標準。

7、 請注意“耐滾輪碾壓”，耐家具滾輪碾壓指標，DIN12529標準。在辦公室、醫院等場所，帶有腳輪的椅子、病床，對地板的碾壓里，可能導致粘合劑層下陷。漢高妥善、優成、特朋的粘合劑產品明確告知是否耐受腳輪碾壓，其他產品是否具有同等性能，需要詢問制造商技術部門。

耐受家具轉向輪碾壓的圖標

地板鋪設：

1、 PVC地板進入施工現場，在合適的室內溫度條件下，靜置24小時以上。24小時以后，依據圖紙，開卷切割材料。必須按照卷號，順序開卷，嚴禁跳躍卷號開卷。

2、 PVC地板必須廢邊，兩邊大約1.5～2厘米，必須裁切廢棄。

3、 材料切割以后，將材料反卷一次，反卷時間至少半小時，然后將材料正面向上，在鋪設區域預鋪至少24小時。預鋪的作用有兩個：①消除地板收卷、運輸過程中的應力，使之與地面較為服帖的貼合。②預鋪過程可以發現色差，如有色差，必須定制安裝工作，及時上報。

4、 選擇粘合劑必須根據基層、地板背襯結構、空氣溫濕度等具體情況決定。切忌使用“壓敏膠”此種粘合劑初粘極好，但終粘強度很差。

5、 根據基層和地板背襯構造選擇刮齒，一般而言，選擇A1～A5刮齒。

6、 地板上墻，推薦使用K188E、T300、KE2000S這三種水性粘合劑。不推薦萬能膠，市場上那個出售的一般萬能膠耐受增塑劑性能很差，遇到高溫就會脫膠。

7、 PVC鋪設完畢，夏季至少等待24小時以后才能焊接，冬季至少等待72小時以后焊接。焊接必須在粘合劑強度發展起來以后，否則焊縫容易鼓包。

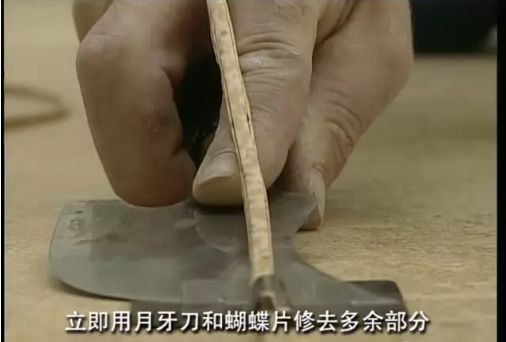

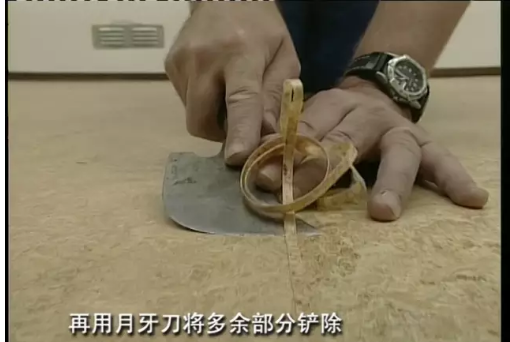

8、 焊接完成后，必須分兩次鏟平焊線。第一次墊上“蝴蝶片”，趁熱鏟第一刀，幾個小時以后，焊線完全冷卻，第二刀將焊線修平。

9、 在地暖上鋪設PVC地板，從基層地面到粘合劑，都有不同的要求，整個系統需要耐受最高50℃高溫，安裝程序較為復雜，請在安裝之前征詢技術意見。

（注：焊線鏟除示范圖片，選自亞麻地板焊線鏟除。）
